Jak samodzielnie sprawdzić sterownik roweru elektrycznego?

Czy zdarzyło Ci się, że Twój rower elektryczny nagle odmówił posłuszeństwa? Koła nie chcą się kręcić, a Ty zastanawiasz się, co mogło się stać? Zanim oddasz rower do serwisu, warto przeprowadzić wstępną diagnozę. Często problemem nie jest silnik, który, jak wykazały testy, działa prawidłowo, lecz sterownik roweru elektrycznego. Na szczęście, sprawdzenie sterownika nie jest skomplikowane i możesz to zrobić samodzielnie, bez specjalistycznych narzędzi i wiedzy. W tym artykule przeprowadzimy Cię krok po kroku przez proces diagnozy, abyś mógł szybko zlokalizować problem i ewentualnie go rozwiązać.

Co będzie potrzebne do sprawdzenia sterownika?

Aby sprawdzić sterownik roweru elektrycznego, nie potrzebujesz skomplikowanego wyposażenia. Wystarczą Ci trzy podstawowe rzeczy:

1. Sterownik, który chcesz sprawdzić - to oczywiste!
2. Zasilanie sterownika wraz z okablowaniem do podłączenia. Może to być bateria roweru elektrycznego lub zasilacz o odpowiednim napięciu. Upewnij się, że zasilanie jest odpowiednie dla Twojego sterownika.
3. Miernik, zwany również multimetrem. Jest to podstawowe narzędzie elektroniczne, które pozwoli Ci zmierzyć napięcie i rezystancję. Jeśli go nie masz, warto go nabyć, ponieważ przyda się nie tylko do diagnozy roweru.

Krok 1: Diagnoza tranzystorów - kluczowy element sterownika

Tranzystory są jednymi z najważniejszych elementów sterownika roweru elektrycznego. Odpowiadają one za sterowanie przepływem prądu do silnika. Niestety, tranzystory są również stosunkowo podatne na awarie, dlatego ich diagnostyka jest zazwyczaj pierwszym krokiem w sprawdzaniu sterownika. Dobra wiadomość jest taka, że nie musisz rozkręcać sterownika, aby je sprawdzić! Możesz to zrobić z zewnątrz, co jest szybkie i wygodne.

Jak sprawdzić tranzystory miernikiem?

Do sprawdzenia tranzystorów będziemy używać miernika ustawionego na pomiar rezystancji (omomierz). Wykonaj następujące kroki:

1. Zlokalizuj przewód minusowy zasilania sterownika. Zwykle jest to przewód czarny lub oznaczony kolorem czarnym.
2. Znajdź przewody fazowe. Są to przewody, które idą do silnika. Zazwyczaj są grubsze i mają kolory: żółty, zielony i niebieski, choć kolory mogą się różnić w zależności od producenta.
3. Ustaw miernik na pomiar rezystancji (zakres kilkadziesiąt kiloomów).
4. Przyłóż jedną sondę miernika do przewodu minusowego zasilania sterownika.
5. Drugą sondę miernika przykładaj kolejno do każdego z przewodów fazowych (żółtego, zielonego i niebieskiego).
6. Zanotuj wartości rezystancji dla każdej fazy.
7. Powtórz pomiar, tym razem przykładając jedną sondę miernika do przewodu plusowego zasilania sterownika (zwykle czerwony), a drugą sondę kolejno do przewodów fazowych.

Prawidłowe wartości rezystancji tranzystorów

Jakie wartości rezystancji powinny wskazywać sprawne tranzystory? Prawidłowe wartości powinny mieścić się w przedziale 6-12 kΩ (kiloomów) i być podobne dla każdej z faz. Co więcej, podczas pomiaru między plusem zasilania a fazami, powinieneś zauważyć, że rezystancja powoli się zwiększa, jeśli przytrzymasz sondy miernika dłużej. Jest to normalne zjawisko, wynikające z ładowania kondensatorów w sterowniku.

Nieprawidłowe wartości rezystancji - co oznaczają?

Jeśli podczas pomiarów zarejestrujesz wartości rezystancji, które znacznie odbiegają od podanego zakresu 6-12 kΩ, może to wskazywać na problem z tranzystorami. Przykładowo:

• Rezystancja bliska 0 Ω (omów) lub bardzo niska (np. kilka omów) może oznaczać zwarcie tranzystora.
• Rezystancja bardzo wysoka, np. kilka megaomów (MΩ) lub nieskończoność, może wskazywać na przerwę w tranzystorze lub jego uszkodzenie.

Jeśli nieprawidłowe wartości rezystancji dotyczą tylko jednej fazy, oznacza to, że tranzystory podłączone do danego koloru fazy są uszkodzone i należy je wymienić na sprawne. Wymiana tranzystorów to zadanie dla osób z doświadczeniem w elektronice, ale sama diagnoza jest prosta i dostępna dla każdego.

Krok 2: Sprawdzanie uruchamiania sterownika - czy w ogóle działa?

Jeśli diagnoza tranzystorów nie wykazała żadnych problemów, a rower nadal nie działa, kolejnym krokiem jest sprawdzenie, czy sterownik w ogóle się uruchamia. Nawet jeśli tranzystory są sprawne, sterownik może mieć inną usterkę, która uniemożliwia jego prawidłowe działanie.

Jak sprawdzić, czy sterownik się uruchamia?

Fakt prawidłowego uruchomienia sterownika można łatwo zweryfikować, sprawdzając, czy w momencie włączenia zasilania (przekręcenia kluczyka, włączenia przycisku zasilania) pojawia się napięcie 5V na wyjściach przeznaczonych do zasilania manetki gazu oraz czujników Halla. Napięcie 5V jest standardowym napięciem zasilania dla tych komponentów w rowerach elektrycznych.

Jak zmierzyć napięcie 5V?

1. Podłącz sterownik do zasilania. Upewnij się, że zasilanie jest prawidłowe i zgodne z wymaganiami sterownika.

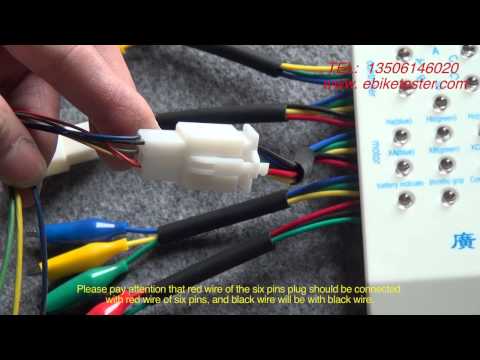

2. Zlokalizuj przewody zasilania czujników Halla i manetki gazu. Zwykle są to cienkie przewody, często zgrupowane w jednej wtyczce. W dokumentacji sterownika lub na schemacie połączeń powinieneś znaleźć informacje o ich kolorach i przeznaczeniu. Zazwyczaj jednym z nich jest przewód 5V (czerwony lub pomarańczowy), przewód masy (czarny) i przewody sygnałowe.
3. Ustaw miernik na pomiar napięcia stałego (DC) w zakresie 20V.
4. Przyłącz czarną sondę miernika do przewodu masy (GND) zasilania czujników/manetki.
5. Przyłącz czerwoną sondę miernika do przewodu 5V zasilania czujników/manetki.
6. Włącz zasilanie sterownika (przekręć kluczyk, włącz przycisk zasilania).
7. Odczytaj wartość napięcia na mierniku.

Interpretacja wyników pomiaru napięcia 5V

Jeśli po włączeniu zasilania sterownika na mierniku pojawi się napięcie około 5V, oznacza to, że sterownik uruchamia się prawidłowo i sekcja zasilania 5V działa poprawnie. W takim przypadku, jeśli silnik jest sprawny (co zostało potwierdzone wcześniejszą diagnostyką), problemu należy szukać dalej - w urządzeniach peryferyjnych, takich jak manetka gazu, czujniki Halla w silniku, czujnik PAS (pedal assist sensor) lub w okablowaniu. Diagnoza tych elementów to temat na kolejne artykuły.

Jeśli jednak sterownik się nie uruchamia, a na wyjściu zasilania czujników/manetki nie pojawia się napięcie 5V, wskazuje to na poważną usterkę samego sterownika. W takim przypadku naprawa sterownika może być trudna i kosztowna, a czasami bardziej opłacalna jest wymiana sterownika na nowy.

Podsumowanie i dalsze kroki

Sprawdzenie sterownika roweru elektrycznego, jak widzisz, nie jest zadaniem bardzo skomplikowanym. Dzięki prostym pomiarom rezystancji tranzystorów i napięcia zasilania 5V możesz samodzielnie zdiagnozować wiele potencjalnych problemów. Pamiętaj, że przedstawione metody diagnostyki są podstawowe i mogą pomóc w zlokalizowaniu najczęstszych awarii. W przypadku bardziej złożonych problemów, lub jeśli nie czujesz się pewnie, zawsze warto skonsultować się z serwisem rowerów elektrycznych.

Jeśli jednak sterownik przeszedł pomyślnie oba etapy testów, a rower nadal nie działa, nie poddawaj się! Kolejnym krokiem jest sprawdzenie pozostałych elementów systemu roweru elektrycznego, takich jak manetka gazu, czujniki Halla, czujnik PAS, okablowanie i złącza. Często problem leży w prostych rzeczach, takich jak uszkodzony przewód lub poluzowana wtyczka. Systematyczne sprawdzanie krok po kroku pozwoli Ci na pewno znaleźć przyczynę problemu i przywrócić Twój rower elektryczny do pełnej sprawności!

Pytania i odpowiedzi

Co zrobić, jeśli rezystancja tranzystorów jest poza zakresem 6-12 kΩ?

Jeśli rezystancja jest znacznie niższa lub wyższa niż 6-12 kΩ, oznacza to prawdopodobnie uszkodzenie tranzystorów. Wymiana tranzystorów wymaga umiejętności lutowania i znajomości elektroniki. Jeśli nie czujesz się pewnie, zleć naprawę specjalistycznemu serwisowi.

Co zrobić, jeśli nie ma napięcia 5V na wyjściu sterownika?

Brak napięcia 5V wskazuje na poważniejszą awarię sterownika. Może to być uszkodzenie układu zasilania lub innych wewnętrznych komponentów. W takim przypadku naprawa sterownika może być trudna i kosztowna, a wymiana na nowy może być bardziej opłacalna.

Czy mogę uszkodzić sterownik podczas sprawdzania?

Jeśli postępujesz zgodnie z instrukcjami i zachowujesz ostrożność, ryzyko uszkodzenia sterownika podczas diagnostyki jest minimalne. Pamiętaj o prawidłowym podłączeniu miernika i zasilania, oraz o ustawieniu miernika na odpowiedni zakres pomiarowy.
